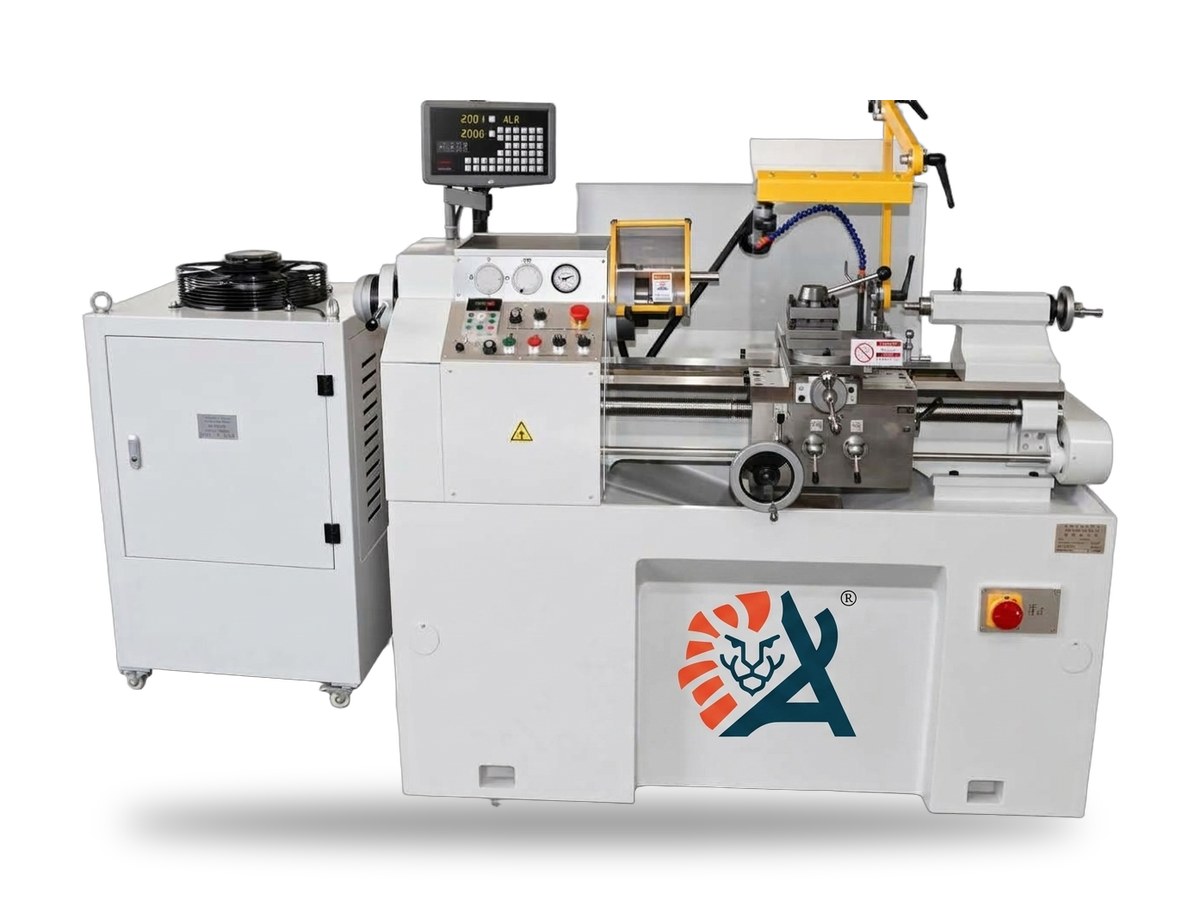

Токарно-винторезный станок высокой точности АТ250М-500.Ф1 предназначен для чистовой и получистовой обработки деталей и нарезания метрических и модульных резьб в инструментальном и приборном производстве. Шпиндель на гидростатических опорах, бесступенчатый частотный привод, устройство цифровой индикации.
Шпиндель установлен на гидростатических опорах: масло от бака постоянного давления образует несущую плёнку, что обеспечивает круглость обработки не более 0,001 мм и сохранение точности в течение срока службы. Привод главного движения — частотный, подачи суппорта бесступенчатые.
Станок оснащён устройством цифровой индикации (УЦИ), системой охлаждения и четырёхпозиционным резцедержателем. Документация на русском языке.
Характеристики
| Характеристика | АТ250М-500.Ф1 |
|---|---|
| Класс точности по ГОСТ 8-82 | В |
| Расстояние между центрами, мм | 500 |
| Максимальный диаметр над станиной, мм | 250 |
| Максимальный диаметр над направляющими (суппортом), мм | 130 |
| Высота центров, мм | 125 |
| Ширина станины, мм | 260 |
| Диаметр в цанговом патроне, мм | 3–25 |
| Максимальный диаметр прутка через отверстие шпинделя, мм | 18 |
| Отверстие в шпинделе, мм | 32 |
| Конус шпинделя | Морзе 5 |
| Конус пиноли задней бабки | Морзе 2 |
| Ход пиноли задней бабки, мм | 70 |
| Перемещение пиноли, мм | 75 |
| Перемещение каретки, мм | 450 |
| Частота вращения шпинделя, об/мин | 50–2500, бесступенчатое |
| Поперечная подача, мм/мин | 0,5–9,5, бесступенчатая |
| Продольная подача, мм/мин | 5–114, бесступенчатая |
| Шаг метрической резьбы, мм | 0,5–4,0 |
| Шаг модульной резьбы, мм | 0,25–1,5 |
| Мощность главного двигателя, кВт | 3,0 |
| Частота вращения двигателя, об/мин | 1420 |
| Округлость обработанной поверхности, мм | 0,001 |
| Цилиндричность, мм | 0,003 на 100 мм |
| Шероховатость Ra, мкм | до 0,1 |
| Длина × высота станка, мм | 1630 × 1245 |
| Масса станка, кг | 1300 |
| Бак гидростатический (Д×Ш×В), мм / масса, кг | 650 × 550 × 1000 / 130 |
| Электропитание | ~380 В, 50 Гц |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 |
| Страна производства | Китай |
| Гарантия | 12 месяцев |
Комплектация: станок; бак гидростатический постоянного давления масла; система охлаждения; УЦИ; резцедержатель четырёхпозиционный; патрон трёхкулачковый Ø125 мм; центры передней (Морзе 5) и задней (Морзе 2) бабок; упор продольный; комплект инструмента и ЗИП; руководство по эксплуатации на русском языке; лампа освещения.
Дополнительно: патрон трёхкулачковый Ø160 мм; защита патрона с концевиком и блокировкой шпинделя; защита резцедержателя.
